Khi nhìn vào một tấm ván ép phủ phim, thứ đập vào mắt đầu tiên là lớp bề mặt bóng, cứng màu nâu hoặc đen — đó chính là phim phenolic. Lớp phim này mỏng chỉ 0,2–0,5mm nhưng là yếu tố quyết định ván dùng được 3 lần hay 12 lần, bề mặt bê tông sau tháo phẳng hay cần trát thêm.
Bài này Gỗ Sài Gòn Tín Việt sẽ đi giải thích phim phenolic là gì, được sản xuất như thế nào, phim nâu và phim đen khác nhau ở điểm nào, và độ dày phim ảnh hưởng đến hiệu năng thực tế ra sao.

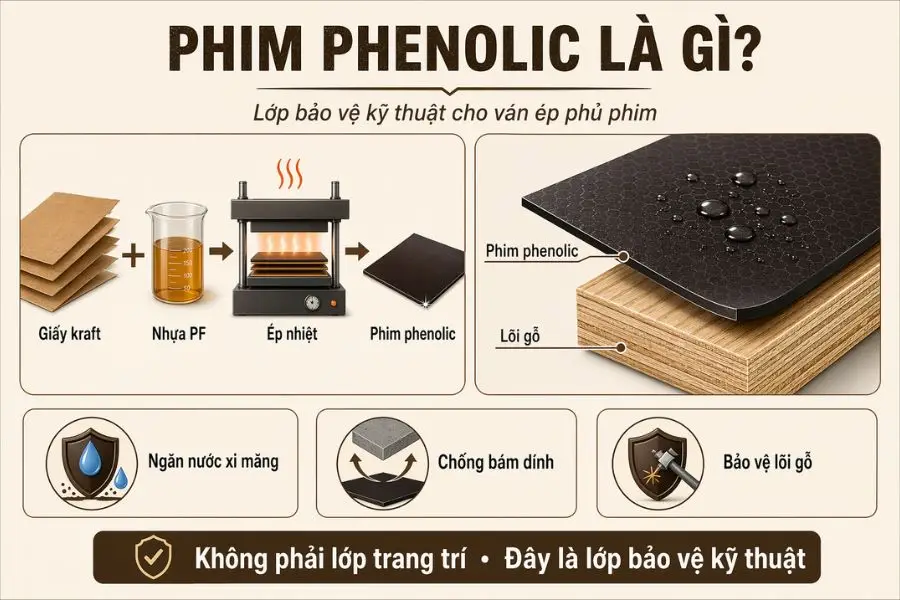

Phim Phenolic Là Gì?
Phim phenolic là tấm vật liệu tổng hợp được tạo ra bằng cách tẩm nhựa phenol formaldehyde (phenolic resin) vào giấy kraft, sau đó ép nhiệt để nhựa đóng rắn tạo thành tấm phẳng cứng.
Tên gọi xuất phát từ thành phần nhựa nền: phenol formaldehyde resin (PF resin) — loại nhựa nhiệt rắn (thermoset) tổng hợp từ phenol và formaldehyde, được phát triển từ đầu thế kỷ 20 và đến nay vẫn là vật liệu bề mặt chịu nhiệt, chịu hóa chất và chịu ẩm tốt nhất trong nhóm nhựa tổng hợp thông dụng.
Trong sản xuất ván ép cốp pha, phim phenolic không phải vật liệu trang trí — nó là lớp bảo vệ kỹ thuật với ba chức năng cụ thể:
- Ngăn nước xi măng thấm vào lõi gỗ trong suốt quá trình đổ bê tông
- Tạo bề mặt không bám dính để bê tông tách ra dễ khi tháo cốp pha
- Bảo vệ lõi gỗ khỏi va chạm cơ học khi vận chuyển và tháo lắp lặp lại

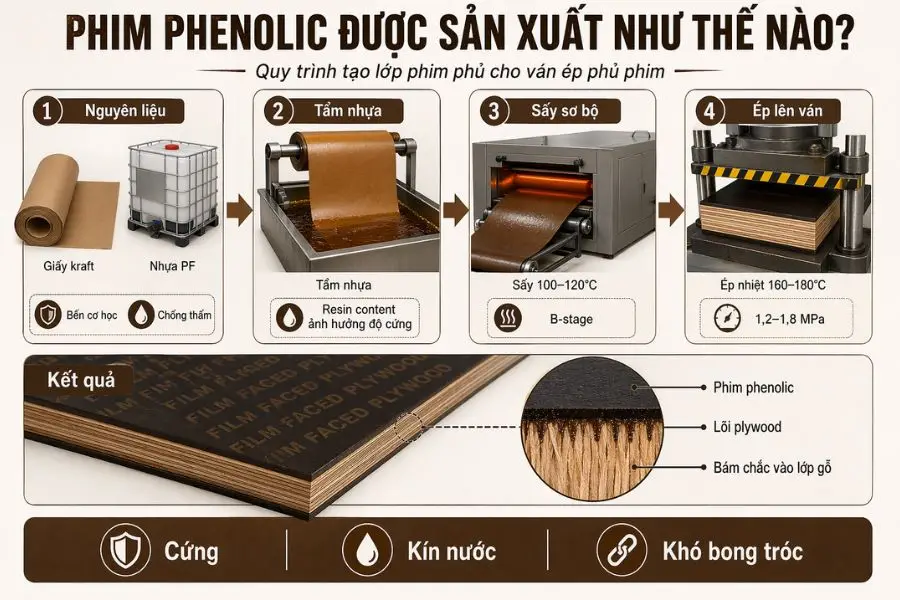

Phim Phenolic Được Sản Xuất Như Thế Nào?
Hiểu quy trình sản xuất giúp hiểu tại sao chất lượng phim từ các nhà sản xuất khác nhau lại khác nhau đáng kể dù nhìn bề ngoài giống nhau.
Nguyên Liệu Đầu Vào
Giấy kraft: Nền phim là giấy kraft — loại giấy công nghiệp có độ bền cơ học cao, sản xuất từ bột gỗ sunfat. Giấy kraft dùng cho phim phenolic có định lượng từ 100–200 g/m², dày và đặc hơn giấy kraft thông thường. Chất lượng giấy kraft ảnh hưởng trực tiếp đến độ bền cơ học của phim — giấy kém chất lượng dễ rách khi ván chịu va chạm.
Nhựa phenol formaldehyde (PF resin): Nhựa PF được tổng hợp từ phenol và formaldehyde trong điều kiện kiềm hoặc axit. Nhựa dạng lỏng hoặc bột, tỷ lệ phenol/formaldehyde và điều kiện tổng hợp quyết định tính chất của nhựa sau đóng rắn — độ cứng, khả năng chịu nhiệt và chống hóa chất.
Hàm lượng nhựa tẩm vào giấy kraft (resin content) là thông số quan trọng: phim có hàm lượng nhựa cao hơn → cứng hơn, chống thấm tốt hơn nhưng giòn hơn. Phim hàm lượng nhựa thấp → dẻo hơn, dễ gia công nhưng chống thấm kém hơn.
Quy Trình Tẩm và Ép
Bước 1 — Tẩm nhựa: Giấy kraft đi qua bể tẩm chứa nhựa PF lỏng. Nhựa thấm đều vào cấu trúc sợi giấy. Mức độ thấm phụ thuộc vào nồng độ nhựa, tốc độ di chuyển của giấy và nhiệt độ bể tẩm.
Bước 2 — Sấy sơ bộ: Giấy sau tẩm đi qua buồng sấy ở nhiệt độ 100–120°C để bay hơi dung môi và đưa nhựa vào trạng thái B-stage — trạng thái bán đóng rắn, nhựa đủ cứng để xử lý nhưng chưa đóng rắn hoàn toàn. Ở trạng thái này, tấm giấy tẩm nhựa có thể cuộn lại và lưu kho.
Bước 3 — Ép lên bề mặt ván: Tấm giấy tẩm nhựa B-stage được đặt lên hai mặt lõi ván ép trong máy ép nhiệt. Nhiệt độ ép 160–180°C, áp suất 1,2–1,8 MPa trong 5–15 phút tùy độ dày. Nhiệt độ và áp suất kích hoạt đóng rắn hoàn toàn (C-stage) — nhựa PF tạo liên kết hóa học chéo (cross-linking) không thể đảo ngược, tạo bề mặt cứng, kín và liên kết chắc với lớp gỗ bên dưới.
Điểm kỹ thuật quan trọng: Phim không chỉ “dán” lên bề mặt ván — trong quá trình ép nhiệt, nhựa PF chảy nhẹ vào các mao mạch của lớp gỗ ngoài cùng trước khi đóng rắn. Kết quả là ranh giới giữa phim và gỗ không phải mặt phẳng tách biệt mà là vùng chuyển tiếp có liên kết cơ học lẫn hóa học — đây là lý do phim phenolic chất lượng tốt không bong tróc mà mòn dần từng phần theo thời gian sử dụng.
Thành Phần Hóa Học và Tính Chất Của Phim Phenolic
Nhựa PF sau đóng rắn hoàn toàn có cấu trúc mạng lưới không gian ba chiều (three-dimensional cross-linked network) — đây là nguồn gốc của các tính chất vượt trội:
Khả Năng Chịu Nước và Môi Trường Kiềm
Liên kết trong mạng lưới đóng rắn của nhựa PF là liên kết C–C và C–O bền vững, không bị thủy phân trong nước. Khác với keo UF (urea formaldehyde) có liên kết C–N–C dễ bị nước và môi trường axit phá vỡ, nhựa PF giữ nguyên cấu trúc trong:
- Nước ở nhiệt độ thường và nước sôi
- Môi trường kiềm pH 12–14 (nước xi măng tươi)
- Môi trường axit loãng
- Nhiệt độ đến 150–180°C liên tục
Đây là lý do ván ép phủ phim phenolic giữ nguyên chất lượng sau nhiều chu kỳ tiếp xúc bê tông — môi trường có pH 12–13.
Độ Cứng Bề Mặt
Nhựa PF đóng rắn đạt độ cứng Brinell khoảng 250–350 MPa — cao hơn đáng kể so với gỗ thông thường (40–100 MPa). Bề mặt cứng này giúp phim chịu được trầy xước khi ván bị va chạm cơ học trong quá trình vận chuyển và tháo lắp.
Tính Chất Chống Dính
Bề mặt nhựa PF đóng rắn có năng lượng bề mặt thấp — xi măng và bê tông không thể tạo liên kết hóa học với bề mặt phim. Bê tông sau khi đông cứng chỉ bám cơ học (do bề mặt không hoàn toàn phẳng ở cấp độ micro), dễ tách ra bằng lực cơ học nhẹ khi tháo cốp pha.
Đây là lý do ván phủ phim phenolic tháo cốp pha nhanh hơn và bê tông ít bị kéo theo khi tháo — so với ván gỗ thô cần bôi nhiều dầu và vẫn bị bê tông bám.
Phim Nâu và Phim Đen — Khác Nhau Thực Sự Ở Điểm Gì?
Đây là câu hỏi phổ biến nhất về ván ép phủ phim trên công trường — và cũng là câu trả lời hay bị đơn giản hóa quá mức.
Nguồn Gốc Của Sự Khác Biệt Màu Sắc
Màu của phim phenolic đến từ bản thân nhựa PF sau khi đóng rắn — nhựa PF có màu tự nhiên từ nâu vàng đến nâu sẫm. Phim đen được tạo ra bằng cách thêm carbon black (muội than) vào hỗn hợp nhựa trước khi tẩm — carbon black hấp thụ tia UV và tăng độ cứng bề mặt.
Tuy nhiên, màu sắc không phải tiêu chuẩn kỹ thuật bắt buộc — một số nhà sản xuất sản xuất phim nâu dày chất lượng cao và phim đen mỏng chất lượng thấp hơn. Màu phim chỉ là dấu hiệu tham khảo, không phải chỉ số chất lượng tuyệt đối.
Bảng So Sánh Kỹ Thuật Chi Tiết
| Thông số | Phim nâu (Brown film) | Phim đen (Black film) |
|---|---|---|
| Thành phần | Giấy kraft + nhựa PF | Giấy kraft + nhựa PF + carbon black |
| Độ dày phổ biến | 0,15–0,30mm | 0,30–0,50mm |
| Hàm lượng nhựa (resin content) | 45–55% | 55–70% |
| Độ cứng bề mặt | Cao | Cao hơn |
| Khả năng chống UV | Thấp hơn | Tốt hơn (carbon black hấp thụ UV) |
| Khả năng chống mài mòn | Tốt | Tốt hơn |
| Số lần tái sử dụng TB | 6–9 lần | 9–14 lần |
| Giá thành | Thấp hơn | Cao hơn 10–25% |
Ảnh Hưởng Thực Tế Đến Công Trình
Bề mặt bê tông: Cả phim nâu và phim đen đều cho bề mặt bê tông phẳng nếu còn mới và nguyên vẹn. Sự khác biệt thể hiện sau lần thứ 5–7 — phim đen vẫn giữ bề mặt kín trong khi phim nâu có thể bắt đầu xuất hiện các điểm mòn làm bê tông lộ vân gỗ.
Môi trường ngoài trời: Ván để ngoài trời giữa các lần sử dụng — phim đen với carbon black chịu tia UV tốt hơn, giảm lão hóa bề mặt. Phim nâu tiếp xúc nắng liên tục sẽ giòn và bong tróc nhanh hơn.
Quyết định mua: Với công trình dân dụng 3–5 tầng, tần suất sử dụng ván 6–8 lần → phim nâu đủ dùng và tiết kiệm chi phí hơn. Với nhà thầu làm nhiều dự án liên tiếp, cần ván đạt 10+ lần → phim đen là lựa chọn hợp lý hơn về chi phí/lần.
Độ Dày Phim Ảnh Hưởng Đến Tuổi Thọ Ván Như Thế Nào?
Đây là thông số kỹ thuật quan trọng nhất của phim phenolic — quan trọng hơn cả màu sắc — nhưng không thể đo được bằng mắt thường khi nhận hàng.
Cơ Chế Mài Mòn Của Phim
Phim phenolic không hỏng đột ngột — nó mòn dần theo từng chu kỳ sử dụng theo hai cơ chế:
Mài mòn cơ học: Mỗi lần tháo cốp pha, bề mặt phim chịu lực kéo và trượt nhẹ khi bê tông tách ra. Dụng cụ tháo dỡ không đúng cách gây trầy xước cục bộ. Tích lũy qua nhiều lần → bề mặt phim mất độ nhẵn → bê tông bám hơn → cần nhiều lực tháo hơn → tăng mài mòn theo vòng xoáy.
Tấn công hóa học: Môi trường kiềm của bê tông tươi (pH 12–13) tác động chậm lên bề mặt phim dù nhựa PF bền kiềm. Sau nhiều chu kỳ, lớp ngoài cùng của phim bị ăn mòn vi mô — bề mặt không còn kín hoàn toàn, xuất hiện lỗ khí nhỏ trên bề mặt bê tông.
Quan Hệ Giữa Độ Dày Phim và Số Lần Tái Sử Dụng
Nếu mỗi chu kỳ sử dụng làm mòn khoảng 0,02–0,03mm phim (giả định điều kiện bình thường), thì:
| Độ dày phim ban đầu | Lớp phim còn lại sau 5 lần | Lớp phim còn lại sau 10 lần | Ước tính tổng số lần |
|---|---|---|---|
| 0,15mm | ~0,025mm (rất mỏng) | Đã hết phim | 5–7 lần |
| 0,25mm | ~0,125mm (còn tốt) | ~0,025mm (gần hết) | 8–10 lần |
| 0,40mm | ~0,275mm (còn tốt) | ~0,175mm (vẫn còn) | 12–15 lần |
| 0,50mm | ~0,375mm (còn tốt) | ~0,275mm (vẫn dùng tốt) | 15–18 lần |
Bảng tính toán lý thuyết — thực tế phụ thuộc vào kỹ thuật thi công, bảo quản và chất lượng bê tông.
Điểm mấu chốt: phim dày hơn gấp đôi không có nghĩa là dùng được gấp đôi số lần — vì còn phụ thuộc vào chất lượng keo lõi và điều kiện thi công. Nhưng phim dày cho biên độ an toàn lớn hơn và ít nhạy cảm với sai sót trong thi công.
Vì Sao Không Thể Đo Độ Dày Phim Khi Nhận Hàng?
Phim phenolic sau khi ép lên ván không thể tách ra để đo riêng. Phương pháp đo thực tế:
- Cắt mẫu và quan sát dưới kính hiển vi — chuẩn xác nhất nhưng cần thiết bị
- Cân tổng khối lượng — ván nặng hơn theo spec thường tương quan với phim dày hơn, nhưng không tuyệt đối
- Kiểm tra nhà sản xuất — yêu cầu thông số film weight (g/m²) trong tài liệu kỹ thuật. Film weight 120–150 g/m² tương đương phim dày khoảng 0,15–0,20mm; 220–280 g/m² tương đương 0,35–0,45mm
Trong thực tế mua hàng: Nếu không có tài liệu kỹ thuật, cách đơn giản nhất là mua một số lượng nhỏ, dùng thử 3–4 lần và quan sát tốc độ mài mòn — bề mặt phim bắt đầu mờ đi sau 3 lần hay vẫn còn bóng sau 7 lần nói lên nhiều hơn bất kỳ thông số nào trên giấy tờ.

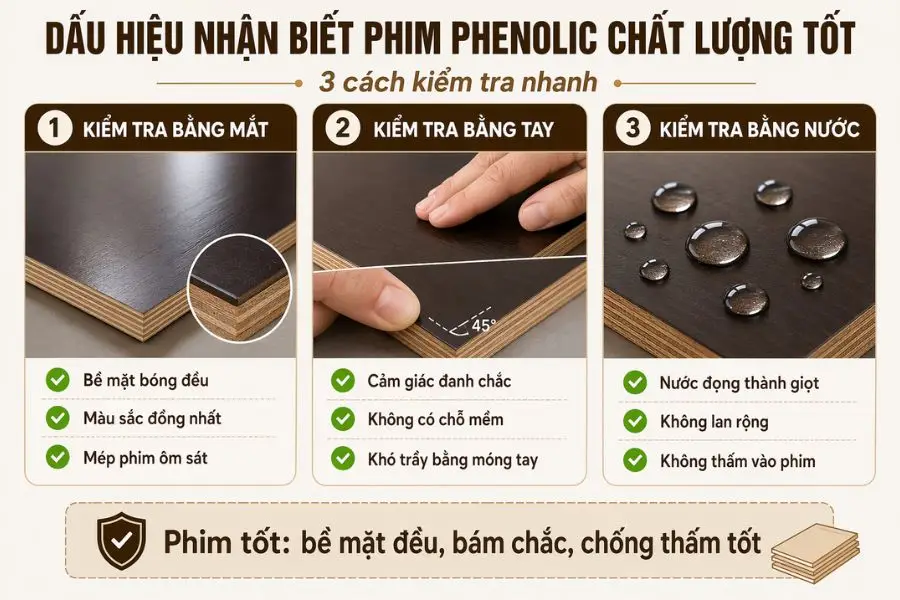

Dấu Hiệu Nhận Biết Phim Phenolic Chất Lượng Tốt
Kiểm Tra Bằng Mắt
Độ đồng đều bề mặt: Phim đạt chuẩn có độ bóng đều trên toàn bộ tấm, không có vùng sáng khác vùng tối, không có bong bóng khí nổi dưới phim. Nhìn nghiêng dưới ánh đèn — bề mặt phẳng đều, không có gợn sóng.
Màu sắc đồng nhất: Phim nâu có màu nâu đồng đều từ mép này sang mép kia — không có đốm nhạt màu hơn (dấu hiệu chỗ nhựa tẩm không đủ). Phim đen có màu đen đều, không pha lẫn vùng nâu.
Mép phim tại cạnh ván: Quan sát cạnh tấm ván ở vị trí phim tiếp giáp với lõi gỗ — phim đạt chuẩn ăn sát vào bề mặt lớp gỗ ngoài cùng, không có khe hở hoặc vùng phim bị cuộn lên.
Kiểm Tra Bằng Tay
Miết ngón tay: Miết mạnh ngón tay theo chiều dọc tấm ván — cảm giác đồng đều, đanh chắc và không có chỗ mềm hơn. Chỗ mềm cục bộ là dấu hiệu phim không dính đều vào lõi, có thể bong khi chịu tải.
Thử góc: Dùng móng tay miết góc 45° — phim đạt chuẩn không bị trầy xước và không cảm giác xốp. Phim kém chất lượng để lại vết móng tay rõ.
Kiểm Tra Bằng Nước
Nhỏ vài giọt nước lên bề mặt phim — nước phải đọng thành giọt tròn và không thấm vào. Nếu nước lan rộng và thấm dần, phim hoặc không đủ nhựa hoặc đã bị mài mòn trước khi dùng.
Phim Phenolic Trong Bối Cảnh Các Vật Liệu Phủ Bề Mặt Ván Ép
Để hiểu đúng vị trí của phim phenolic, so sánh với các loại phủ bề mặt khác hay gặp trong ván ép:
| Loại phủ bề mặt | Vật liệu | Khả năng chịu ẩm | Mục đích chính | Dùng cho |
|---|---|---|---|---|
| Phim phenolic | Giấy kraft + nhựa PF | Rất cao | Chống thấm, chống dính bê tông | Coppha, sàn công nghiệp |
| Phủ Melamine | Giấy trang trí + nhựa Melamine | Trung bình | Thẩm mỹ, chống trầy | Tủ, bàn nội thất |
| Phủ Veneer | Lớp gỗ thật mỏng 0,3–0,6mm | Thấp | Thẩm mỹ gỗ tự nhiên | Nội thất cao cấp |
| Sơn mặt (face paint) | Sơn gốc nước hoặc dầu | Thấp–trung bình | Bảo vệ cơ bản, thẩm mỹ | Ván ép thông thường |
| Phủ Acrylic | Màng acrylic | Trung bình–cao | Thẩm mỹ, bóng cao | Tủ bếp, vách ốp |
Phim phenolic là loại phủ bề mặt duy nhất trong bảng này được thiết kế cho môi trường tiếp xúc nước trực tiếp và liên tục — các loại còn lại đều hỏng nhanh trong điều kiện coppha bê tông.
FAQ — Câu Hỏi Thường Gặp Về Phim Phenolic
Phim phenolic có độc hại không khi tiếp xúc trong thi công? Phim phenolic đã đóng rắn hoàn toàn trong quá trình sản xuất — nhựa PF ở trạng thái C-stage (đóng rắn hoàn toàn) không tan ra và không phát thải phenol tự do ở điều kiện nhiệt độ bình thường. Phát thải formaldehyde từ ván ép phủ phim thường đạt mức E1–E2, không gây hại trong môi trường thi công ngoài trời thoáng khí. Khi cưa hoặc khoan ván, nên dùng khẩu trang lọc bụi thông thường do bụi gỗ và bụi nhựa.
Có thể sơn lên phim phenolic không? Khó bám. Bề mặt phim phenolic có năng lượng bề mặt thấp và không thấm — sơn thông thường không bám tốt. Nếu cần sơn cho ứng dụng nội thất, cần đánh nhám bề mặt bằng giấy nhám 120–180, lau sạch bụi, rồi dùng primer epoxy trước khi sơn phủ. Trong ứng dụng coppha, không cần và không nên sơn lên phim.
Phim phenolic bị trầy xước có ảnh hưởng không? Phụ thuộc vào mức độ. Vết trầy nhỏ, không xuyên qua phim — ảnh hưởng ít, chỉ làm bề mặt bê tông ở vị trí đó kém phẳng hơn. Vết trầy xuyên qua phim vào lõi gỗ — nước xi măng thấm vào lõi tại điểm đó, tạo điểm hỏng cục bộ lan rộng dần. Nên sơn chống thấm ngay vào vết trầy xuyên phim trước lần đổ tiếp theo.
Phim phenolic và phim Melamine khác nhau thế nào? Nhựa nền khác nhau hoàn toàn: phenolic dùng nhựa PF — chịu nước sôi, chịu kiềm mạnh; Melamine dùng nhựa MF — chịu ẩm vừa, không chịu được nước sôi và kiềm cao. Phim Melamine thường dùng trong nội thất (ván MFC, MDF phủ Melamine) vì màu sắc đa dạng và bề mặt đẹp hơn. Phim phenolic dùng cho coppha vì chịu môi trường khắc nghiệt hơn. Hai loại không thể thay thế nhau trong ứng dụng coppha.
Tại sao bê tông đôi khi vẫn bám vào ván phủ phim? Thường do 3 nguyên nhân: (1) quên bôi hoặc bôi không đều dầu tách khuôn, (2) phim đã mòn đến mức lõi gỗ lộ ra cục bộ — bê tông bám vào gỗ rất chặt, (3) tháo ván quá sớm khi bê tông chưa đạt độ cứng đủ để tự đứng — bê tông bị dính kéo theo phim. Kiểm tra lại cả ba nguyên nhân trước khi kết luận ván kém chất lượng.
Để xem thông số kỹ thuật đầy đủ, quy cách và hướng dẫn chọn mua ván ép phủ phim theo từng độ dày cho công trình, xem bài viết chi tiết tại trang sản phẩm.
>>> Xem thêm: Keo WBP Là Gì? Vai Trò Trong Sản Xuất Ván Ép Cốp Pha
